搭载HDC-AC的高压电源内置型
采用HDC-AC技术,实现除静电性能的长期稳定,长期免清扫
除静电时间、大小均比传统产品提高30%!
可以远程控制开关状态 有I/O端口 提供PLC采集报警信号
主要特点
1. 性能提高 30%
2. 除静电性能长期稳定
3. 放电针的磨损减少
4. 超低臭氧
5. 出色的离子平衡特性
6. 大流量型喷嘴
7. 清扫定时器
8. 放电针的种类
9. 安全功能
l 除静电时间、大小均提高 30% (与我公司传统产品相比)
ST-DC-506A 是我公司传统产品 ST503A 的后继机型，除静电时间提高 30% 以上，而且更
小型化，是一款具业界顶级除静电性能的电离器。
l 抑制空气消费量的小流量型放电针喷嘴易于更换
也备有两种放电针喷嘴，即通常空气消费量喷嘴和能抑制压缩空气消费的小流量型喷嘴。能
方便地更换喷嘴。
l 清扫定时器功能通知清扫时间
定时器达到预设值时 LED 亮灯通知已到放电针清扫时间。到亮灯为止的时间可由用户设定。
(100到10000小时，9种模式，也可设定成不亮灯。)
l 确保安全性
通过微放电检测、DC24V输入的低电压配线，确保使用安全
新型主要改进特性和功能（一）

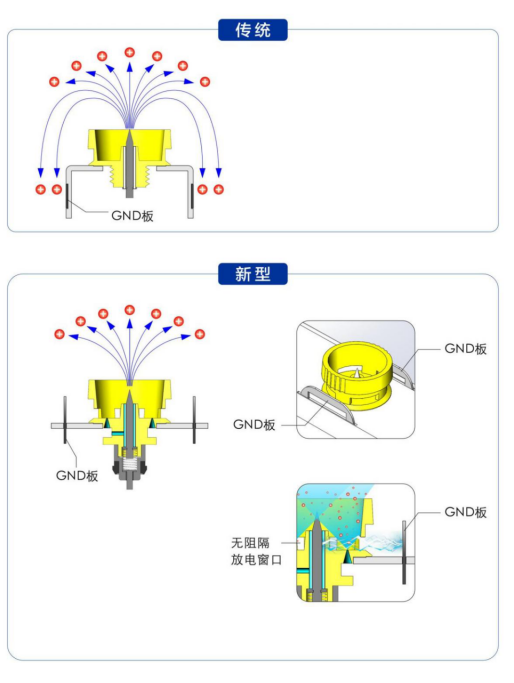

I. R.G.结构（圆形接地内置）
首次采用将离子不可缺的GND板内置于静电消除器主机的I.R.G.结构.产生的离子并未流向GND板方向，而是无损地流向目标物，因此增加了目标物的离子量。

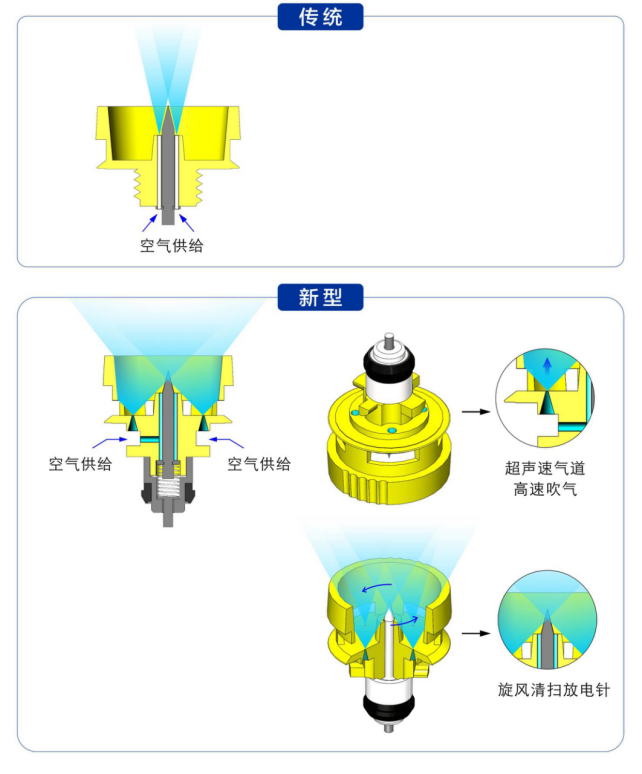

新型主要改进特性和功能（二）
减少维护工作量
比传统机型高5倍
除了主电极针外，加速电极针还采用了可保护电极针免于灰尘附着的护套式导气结构。当供应清洁、干燥的空气时，无论周围环境条件如何，护套式导气结构均
可保持电极针清洁。这种结构可以大幅度降低维护工作量，导致维护步骤显普减少。
与传统机型相比
搭载HDC-AC的高压电源内置型
1. 能全域均匀稳定地除静电
始终在整个除静电区均匀地供应大量正负离子，各区的除静电差非常小，最适合用于需要精细除静电的电子设备等。
2. 检测异常放电和电火花的安全功能
是一种当检测到电离器的放电针短路等高压异常放电后自动切断外加高压的安全功能。
3. 减少空气消费量(※使用小流量型L喷嘴时)
独创的喷嘴形状大幅减少了空气消费量 ( 比我公司产品减少 60% )。
支持强力稳定的除静电。喷嘴结构设计成能更换、装卸。

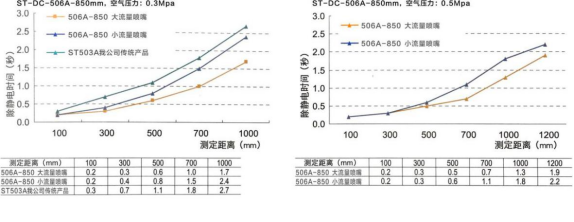

除静电特性

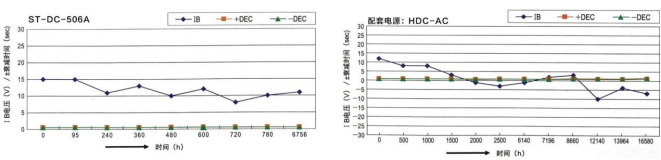

运行数据

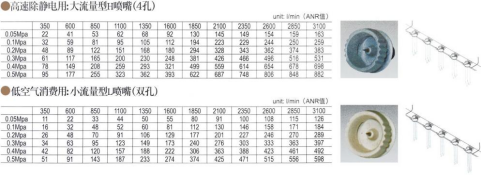

可根据用途从两种喷嘴中选择：

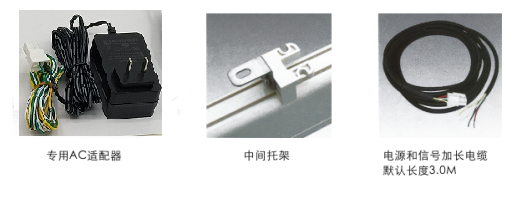

支持爽快地除静电的选购件
l ST101BS专用AC适配器: ST101BS-DA (输入电压AC100V~240V)
l 中间托架: ST101BS-SUSP-A (标准装备1100以上)
l 电源和信号加长电缆: ST101BS-ENC3M (长度: 3 m)
l 小流量型L喷嘴
钨放电针规格: ST101BS-NDL-LW01
l 大流量型 H喷嘴
钨放电针规格: ST101BS-NDL-HW01
产品参数
产品型号 | ST-DC-506A |
离子生成方式 | 电晕放电方式（HDC-AC） |
结构 | 耐冲击电阻结合型 |
电压施加方式/施加电压 | 脉冲交流方式/10KV |
离子平衡控制方式 | HDC-AC |
离子平衡（使用效果） | ≤±30V以内（测试距离300mm，气压0.3Mpa时） |
除静电时间 | ＜1秒 |
检测距离 | 30~300mm |
耗气量 | 95L/min（在长度350mm，0.5Mpa气压下） |
控制输入 | 静电消除停止输入 | NPN集电极开路或无电压接点信号 |
控制输出 | 离子水平报警 | NPN集电极开路，最高100mA（40VDC或以下） |
状态报警 |
报警输出 |
通信工能 | 无 |
额定值 | 电源电压 | DC24+5 |
消耗电流 | 3.6VA |
过电压类别 | Ⅰ |
污染登记 | Ⅱ |
主要特性 | 状态报警、离子水平报警和报警输出 |
空气连接口 | Φ6 |
供给空气压力 | 0.1~0.5Mpa |
材质 | 电极针 | 钨钢 |
主体 | ABS/PBT/PP/LCP/SPS/SUS |
耐环境性能 | 工作环境温度 | 5~40℃ |
工作环境湿度 | 15%~85%（无结露） |
使用性 | 涂装表面处理静电消除 |
防护等级 | ≥IP65 |
噪音 | ≤ 35dB(A) |
附件 | 使用说明书、安装托架、电源和信号电缆(3m)、中间托架(1100mm以上) |
备注：设备要有可靠的接地。
指示灯面板
各指示灯的含义
POWER：电源正常接通时绿色LED亮灯
RUN：正常运转时绿色LED亮灯
ALARM：放电针等主体高电压部发生微放电或主体电路内发生过电流的情况时红色LED亮灯
CLEANING：超过用T-SELECT设定的累计运转时间时黄色LED亮灯，一直亮灯直到用RESET按钮解除
TIMER RESET：此按钮用于解除 CLEANING LED亮灯
T-SELECT：此选择器用于设定使 CLEANING LED亮灯的累计连续时间
选购件
注：产品使用时，“专用AC适配器”、“信号加长电缆线”只能是二者选其一，不能同时使用。

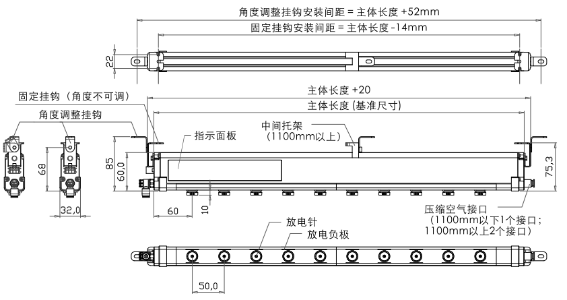

安装示意指导
(1) .选择最佳的消电位置，将棒体和配套的电源适配器安装牢固。

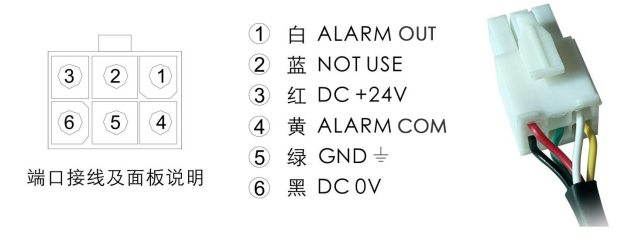

(2) .将电源连接线的一端插入电源适配器插口内，另一端插入棒体上的电源插口内，端口接线及面板说明
如右图所示:
备注:机器本身有接地的情况下，本设备的接地线无需单独接地
（接地线⑤绿GND 可悬空或接与机器）
NPN接法：当需要输出NPN报警信号时，ALARM COM接0V。
PNP接法：当需要输出PNP报警信号时，ALARM COM接24V。
(3) .将棒体上的气源接头连接至气源发生设备，打开气源开关。
(4) .网口电源指示灯亮，及面板指示灯亮绿色显示离子风棒工作，调节适合的气源压力和电压输出参数，输出正、负离子，去中和物体表面静电。

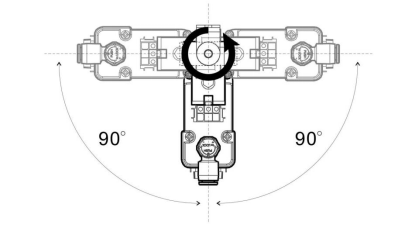

(5).离子风棒安装角度可调整:
