Section 1:简介

ST-004静电测量仪,以非接触式方式，透过测量目标表面的等静电位，来表示在其上的静电荷量。它十分轻巧，精确。易携和易用。

它内置微控处理器，可简单地按红色的电源（POWER）按掣开关，按灰色的返零（ZERO）按掣调整零点，更按绿色的冻结显示（HOLD）按掣。方便在难以观看显示结果的测量点时，冻结显示后取出再记录。转换（IB）按掣方便测量操作。

利用两盏LED灯的对焦点，精确地决定测量距离为25mm，并准确地测量该距离的静电电位值，以表示在目标表面上的静电荷，它的测量范围是+/-20kv。

它的外壳是导电材质，若再接上接地线，则能确保测量结果的有效性。

ST-004静电测量仪，亦可配上离子平衡测量板，以评估离子产生器的离子平衡

Section 2：特色

●ST-004可测范围在 +/-20 kV.

●置有2 LED灯确保测量距离在标准25mm处.

●外壳为导电材质, 并有接地扣, 确保测量结果正确可靠.

●显示有数字和图形, 清晰明确. 在暗黑环境下, 更可着亮面板显示灯光.

●并附有离子平衡测量板, 测量离子产生器的残余电压, 可测范围 +/-200V.

●电场测量范围 +/- 20kV

●2 LED 确定25mm工作距离

●附有离子平衡测量板 (+/-200V)

●单按归零重置

●单按显示锁定

●闲置自动关机

●电池效能显示

●面板显示灯光

Section 3:规格

Section 4：安全使用守则

1． 在安装、使用和操作此产品前，请先参阅这使用手册内的所有指示，若不遵守指示，可能会令产品损坏或导致个人受伤。

2． 此产品应保持干净，不要在易燃性、挥发性或易爆性的环境下使用。

3． 请避免在潮湿的环境下使用，否则会污染产品的绝缘部分，影响效果。

4． 应尽量避免ST-004超出最大的可测范围，否则有可能损坏内置感应器。

5． 注意：ST-004十分精密，请小心轻放。若把它从高处跌下，会损坏内置感应器。

6． 如要维修产品或更换部件，应由认可的技术员进行。必要时请联络我们。

Section 5:安装指引

5.1 拆封

小心把ST-004和配件从包装箱取出，并检查外表是否良好。配件应包括：一条接地线，一颗9V电池，和一个离子平衡测量板。

5.2 安装

出厂时，ST-004是不装有电池的，请把ST-004后的电池盖先按上后拉开，插上附上的9V电池。

如要测量离子产品器的离子平衡度，请把离子平衡测量板安装在ST-004前端。

5.3 电气连接

ST-004测量仪是用9V电池，使用寿命若30小时。液晶显示屏上有电池状况显示，以观察电池是否需要更换，安装和更换电池时，请小心不要损坏电池插盖和掉转电极。

Section 6:操作指引

6.1 测量静电场操作

ST-004静电场测量仪上有四个按掣：

-灰色的返零（ZERO）按掣调整零点

-绿色的冻结显示（HOLD）按掣

-蓝色模式转换（IB）按掣

-红色的电源（POWER）按掣开关

为了准确测量，请接附上的接地线连接ST-004侧边的接地孔，并连上公共地线端或者搭铁接地，同时持有ST-004的检测员，亦应可靠的接地，避免影响测量效果。

进行测量前，应把ST-004向着没有静电场的方向或指向天空。按下红色的电源（POWER）按掣，此时会有一声“Beep”响，指出ST-004在静电场测量模式，ST-004前端两盏红色LED灯会亮起，同时显示板会显示电池状况。这时，显示结果应为0 V，并且没有图形显示出现。若果不是，请按下灰色的返零（ZERO）按掣，把背景结果归零。（注意：若显示结果大于0.20时，即背景静电场超过200V，返零（ZERO）按掣不会有效。）

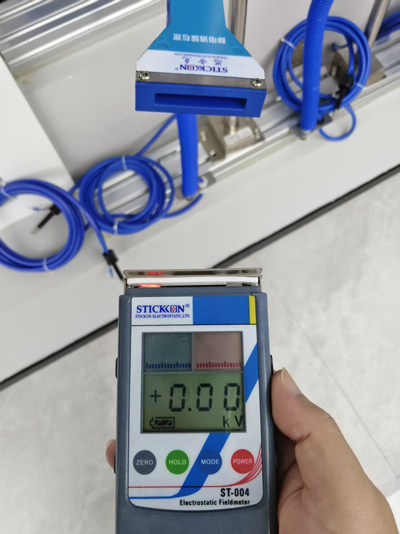

当测量时，请把ST-004向着测量对象，逐渐把ST-004靠近，直至两盏红色LED灯的投影重叠（即在标准测距25mm左右），这时，显示板会显示测量的数值和图形。

（注意：在靠近测量对象中，若数值超出可测范围，则会响起连续的“Beep”声，显示数值会闪动。这时，应停止测量，否则会损坏内置的感应器。）

若把绿色的冻结显示（HOLD）按掣按下，显示板上的“HOLD”字出现，显示结果已冻结，方便移离测量对象作记录。再按下绿色的冻结显示（HOLD）按掣，可解除冻结显示状态。

（注意：在“HOLD”状态下，返零（ZERO）按掣不会有效。）

显示数值以（+）或（-）指测量对象的静电荷极性。在图形显示中，红色表示正电荷，蓝色表示负电荷。在低电荷量（少于1.49kV）时，每一单位为0.1kV(100V)，在高电荷量（1.0kV-20.0kV）时，每一单位为1kV（1000V），这时显示板上的“HI”字样出现。

再次按下红色的电源（POWER）按掣，会关掉ST-004。或者，在打开ST-004 5分钟后，它会响起5下“Beep”声，然后自动关掉。（注意：若ST-004在冻结显示状态，则关掉ST-004不会解除冻结显示。）

6.2 测量离子产生器的离子平衡操作

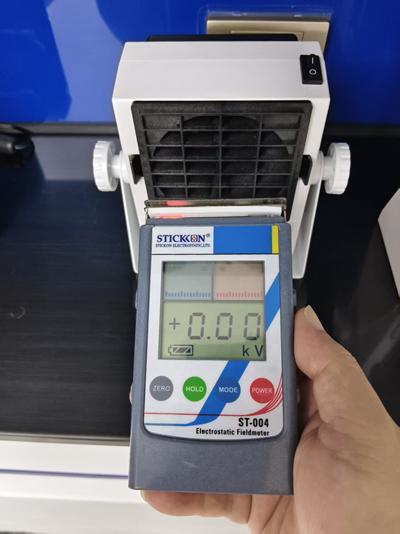

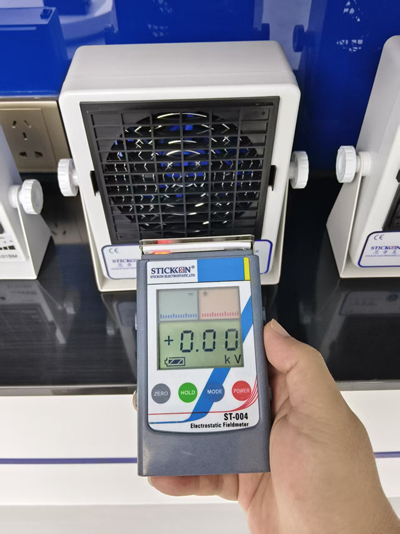

ST-004静电场测量仪，配上离子平衡测量板，可评估离子产生器在200V范围内的离子平衡。

在测量离子产生器的离子平衡前，请把离子平衡测量板装在ST-004前端，这时，测量单位已被盖掩为V。请接附上的接地线连接ST-004侧边的接地孔，并连上公共地线端或者搭铁接地，同时持有ST-004的检测员，亦应可靠的接地，避免影响测量结果。

把ST-004向着没有离子产生和静电场的方向，或者指向天空，显示结果应为0 V。若果不是，请按下灰色的返零（ZERO）按掣，把背景结果归零。

然后，根据ESD Standard STM3.1-2000的标准，对不同的离子产生器，确定测试距离。把ST-004固定在测距位置，测量离子产生器的离子平衡，按下绿色的冻结显示（HOLD）按掣，把结果冻结，然后取出作记录。（注意：若数值超出可测范围（>200V），则会响起连续的“
