UV 电子电源优势及特点
一、光电转换效率高：传统 UV 变压器+电容的光电转换效率 70%左右，例如输入
6KW 电功率，只能输出 4.2KW 的光功率。而 UV 电子电源光电转换效率在 90%以上，
输入 6KW 电功率，可输入 5.4KW 以上的光功率，从而达到节能的效果。
二、光电开关功率转换功能：传送带可设计安装红外探头，经红外探测装置检测
到传送带上有物料通过时，自动启动所设定的能量强度对物料进行干燥，无物料
通过时将回到所设定的待机能量（约 30%功率），充分体现了二次节能的效果。
三、无级调光：新灯管更换后，因为新灯能量高，所以可调低能量进行作业，当
灯管慢慢老化再加功率工作，这个过程达到省电的目的，也可增加 UV 灯寿命。
四、软启动：使用软启动方式启动 UV 灯，可使 UV 灯管的电极免受大电流的冲击，
高频电压使灯管内放射弧更粗，使 UV 灯管中心温度下降，从而二次增加 UV 灯管
的寿命。
五、节省砂光机耗材：因无极调光，可根据底漆的砂光要求调整灯管的能量，使
油漆的层与层之间的附着力更强，不会让油漆表面过干导致浪费砂带，以达到降
低砂带的更换频率。

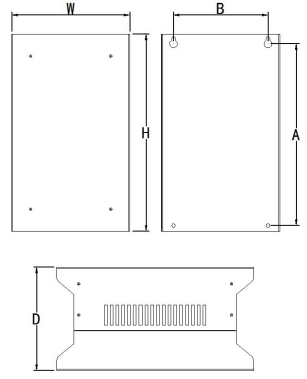

W：204mm
H：340mm
D：180mm
A：313mm
B：163mm
UV 电子电源优势及特点
一、光电转换效率高：传统 UV 变压器+电容的光电转换效率 70%左右，例如输入
6KW 电功率，只能输出 4.2KW 的光功率。而 UV 电子电源光电转换效率在 90%以上，
输入 6KW 电功率，可输入 5.4KW 以上的光功率，从而达到节能的效果。
二、光电开关功率转换功能：传送带可设计安装红外探头，经红外探测装置检测
到传送带上有物料通过时，自动启动所设定的能量强度对物料进行干燥，无物料
通过时将回到所设定的待机能量（约 30%功率），充分体现了二次节能的效果。
三、无级调光：新灯管更换后，因为新灯能量高，所以可调低能量进行作业，当
灯管慢慢老化再加功率工作，这个过程达到省电的目的，也可增加 UV 灯寿命。
四、软启动：使用软启动方式启动 UV 灯，可使 UV 灯管的电极免受大电流的冲击，
高频电压使灯管内放射弧更粗，使 UV 灯管中心温度下降，从而二次增加 UV 灯管
的寿命。
五、节省砂光机耗材：因无极调光，可根据底漆的砂光要求调整灯管的能量，使
油漆的层与层之间的附着力更强，不会让油漆表面过干导致浪费砂带，以达到降
低砂带的更换频率。
技术参数
输入电压 | 三相360V~450V |
输入频率 | 50/60Hz |
功率因数 | >95% |
功率调节范围 | 10~100%（根据灯管长度决定） |
输出频率 | 15~40Khz |
待机功率 | 10%（根据灯管长度决定） |
待机转换速度 | 小于1S |
启动时间 | 60S~120S |
1.1 产品型号
产品型号 | 灯管功率 | 输入电压 | 输入电流 | 输出电压 | 输出电流 |
BS-HFS40 | 3KW-5KW | 380V AC | 4.5~7.6A | 400V | 7.5A~12.5A |
BS-HFS75 | 5KW-7KW | 380V AC | 7.6~10.6A | 750V | 6.7A~9.3A |
BS-HFS105 | 8KW-10KW | 380V AC | 12A~15A | 1050V | 7.6A~9.5A |
BS-HFS140 | 11KW-13KW | 380V AC | 16.7A~21.2A | 1400V | 7.8A~10A |
BS-HFS170 | 14KW-17KW | 380V AC | 22.7A~27.3A | 1700V | 8.8A~10.5A |
BS-HFS205 | 18KW-20KW | 380V AC | 28.8A~33.4A | 2050V | 9A~10.4A |
产品安装
请将电源安装在下列环境条件中使用，以确保产品使用安全
操作环境 | 环境温度 | 0℃~+40℃ |
相对湿度 | <90% 无结霜 | |
压力 | 86-106kPa | |
安装高度 | <1000m | |
震动 | <20Hz:9.80m/s²（1G）max；20~50Hz：5.88m/s²（0.6G）max | |
储存及运送环境 | 环境温度 | -20℃~+60℃（-4℉~140℉） |
相对湿度 | <90% 无结霜 | |
压力 | 86~106kPa | |
震动 | <20Hz:9.80m/s²（1G）max；20~50Hz：5.88m/s²（0.6G）max | |
污染保护程度 | 二级：适用中低污染之工厂环境 | |
安装空间
①UV电源应使用螺钉安装于牢固的结构体上，请勿倒装。

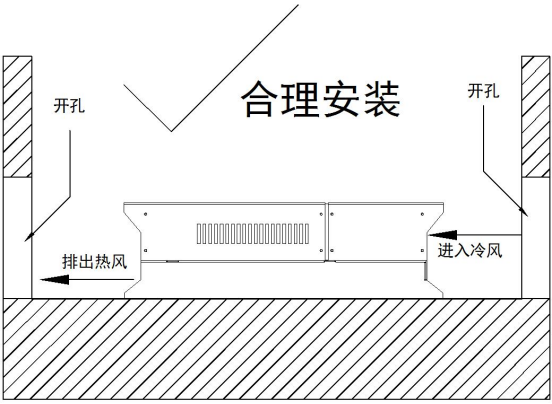

②UV电源使用时会产生热量，为确保良好的散热通路，如图所示：设计留有一定空间，进风口保证有冷空气进入电源内部，
电源排出的热空气应及时排到机柜外部，以保证良好的散热环境，保证UV电源周围温度不要高于40℃。
③在同一电柜安装多台UV电源时，为了减少相互间的热影响，建议横向排列安装，注意：切勿将UV电源首位相接安装，导
致UV电源超温报警或寿命降低。
④UV电源工作时，散热板温度最高会上升到90℃，所以请把UV电源安装面必须用能承受较高温度的材质。
