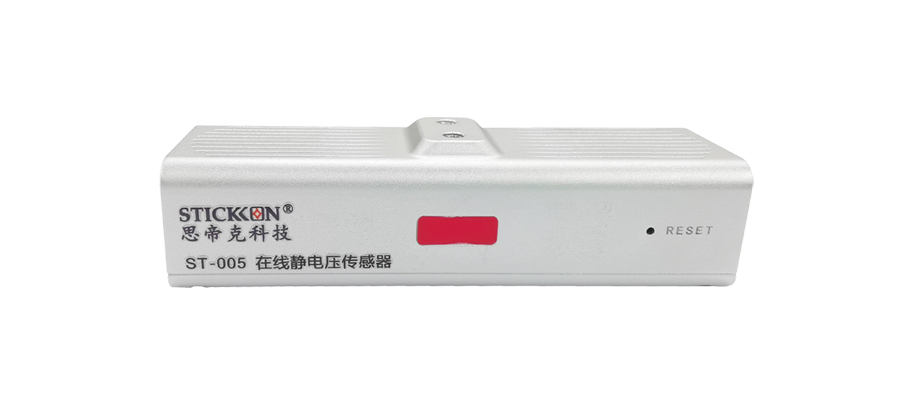

ST-005 在线静电压传感器

      思帝克科技&中科院深度合作联合开发产品

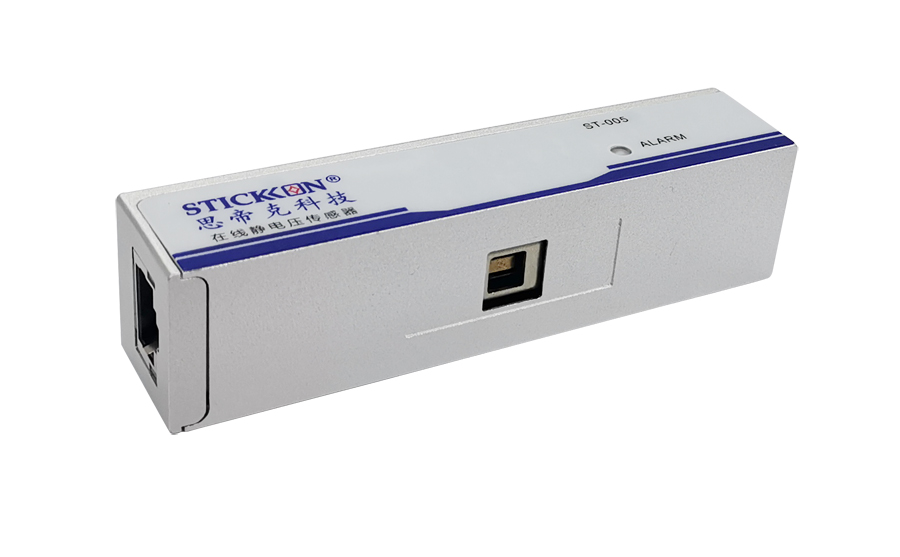

    ST-005  在线静电压传感器

     本产品主要可实现非接触式表面静电压及静电场监测、报警等功能。

     本产品基于电荷感应原理，核心探测结构采用振动电容式技术研制，

     无电机等易磨损部件，具有体积小、重量轻、功耗低、灵敏度高、易于集

     成等突出优点，实现了便捷、快速、可靠的工业静电压准确测量，在工业

     生产以及科学研究等静电检测方面具有显著的技术优势。

应用场所

      工业静电：半导体、显示屏、薄膜等生产线。

      环境静电场监测。

产品优势

     非接触式监测，无需接触即可实现测量、报警

     高灵敏、低功耗的振动电容式技

     测量结果稳定，精度高，分辨力

     通过单根网线进行供电及数据传输，便于安装布线

     便于现场串联布线的双网口设计

     可将监测数据实时传输至 PC，并通过 PC 远程调节参数

测量原理

     该产品敏感探头基于振动电容式元件，采用非接触式测量方式进行表

     面静电压或静电场的测量，较电容式、场磨式等传统产品，具有更高的稳

     定性及测试精度，并具有探头尺寸小、空间分辨率高、功耗低、成本低、

     性能稳定、易集成等突出优点。

     测量 方式： 振动电容式

     测量 距离：2—15cm（可根据应用需求扩展）

     测量分辨率： 1V

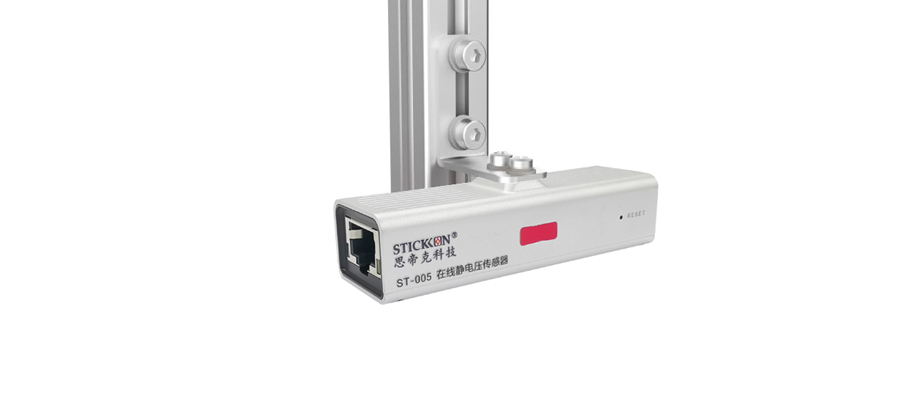

     安装方式：  支架固定

技术参数

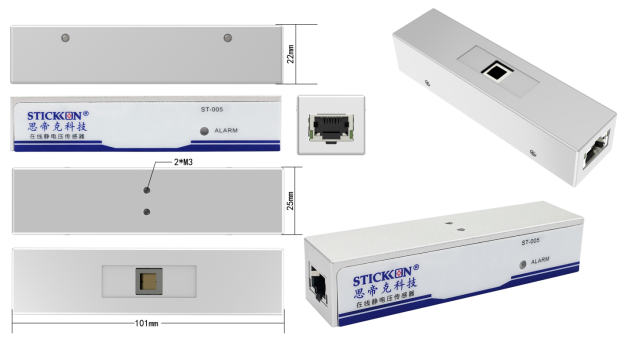

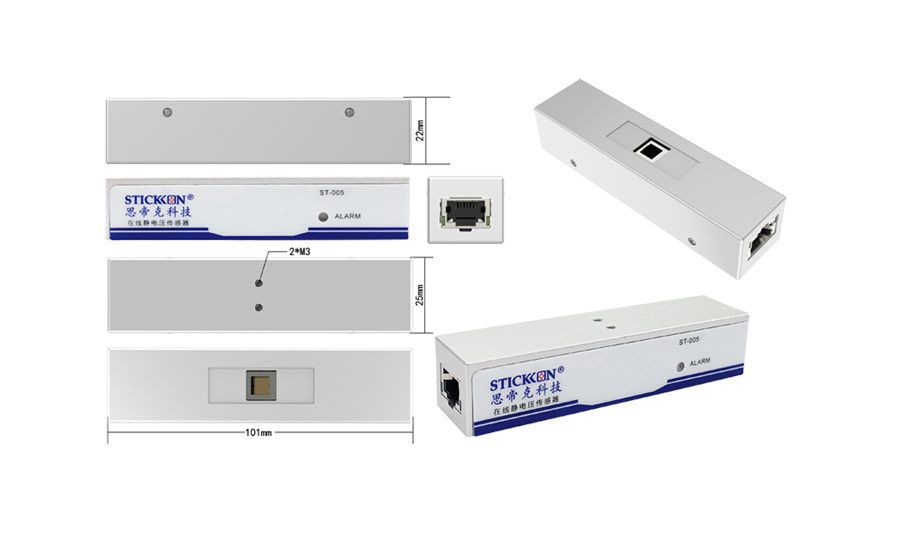

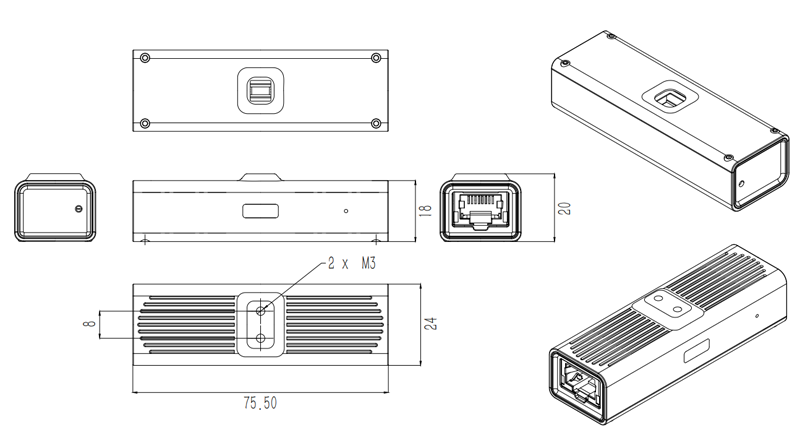

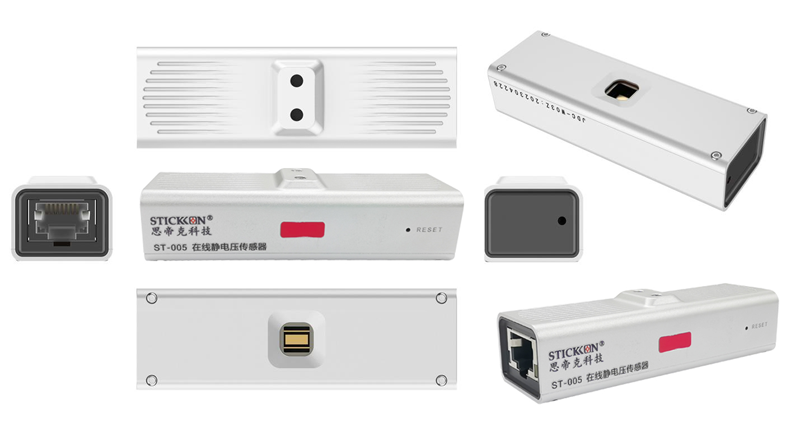

尺寸结构

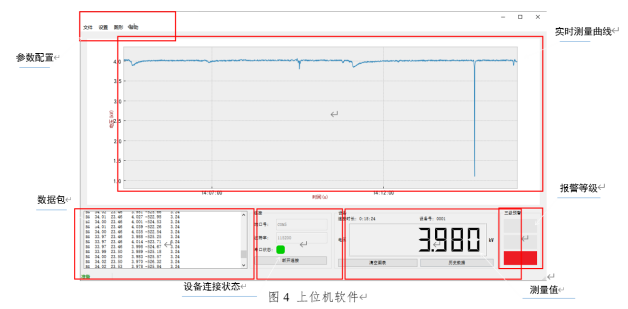

上位机软件

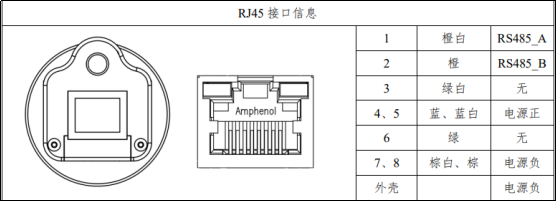

接口信息

注：关于距离影响精度问题

在线静电压传感器测量静电压，是通过电场感应的方式。测量静电压和电场之间存

在转换关系，产品产生的电场是辐射型发散的，越远电场值越小，不同距离的电场

值不一样，要想在不同距离下转换为同一个静电压值，就要对应不同的参数。

所以一般安装时为了保证测量值的一致性，一般按固定距离、固定参数安装。
