ST-1000-6电子UV电源

一、 使用及安装

1.1 注意事项

①必须将电源安装在通风、干燥、避光的位置，禁止将电源安装在易燃物上。

②安装位置的环境温度必须在-20℃到+50℃范围内。

③避免安装在有振动或有爆炸性气体的环境里。

④避免异物掉入电源内部导致电源损坏或自燃。

⑤避免将电源储存在有腐蚀性气、液体环境中。

⑥接线或检查维护时，必须确保电源已完全切断电源10分钟以上，否则有触电危险。

⑦配线必须由专业技术人员进行操作，将电源接地端子可靠接地。

⑧开箱时请仔细确认电源在运输过程中是否有破损，零件是否有脱落。

请您务必阅读“主意事项”内容

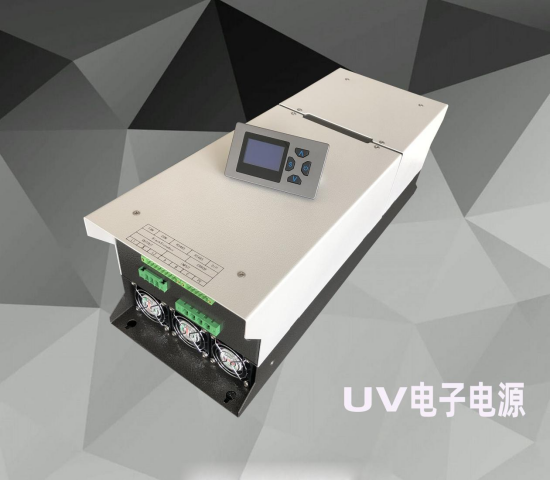

1.2 产品介绍

UV电子电源是针对UV汞灯、UV卤素灯等紫外线灯开发的驱动产品。

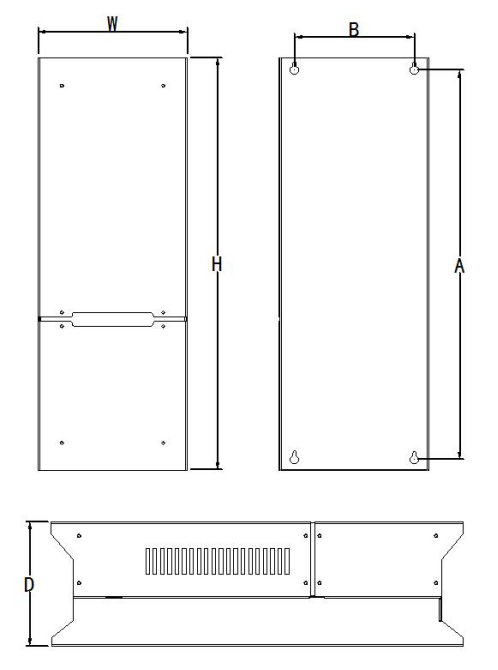

1.3 产品外观及尺寸

适用机型：2KW—5KW

W：204mm

H：340mm

D：180mm

A：313mm

B：163mm

适用机型：6KW—25KW

W：204mm

H：560mm

D：180mm

A：530mm

B：163mm

1.4 产品技术参数

1.5 产品型号

二、产品安装及配线

2.1 产品安装

请将电源安装在下列环境条件中使用，以确保产品使用安全

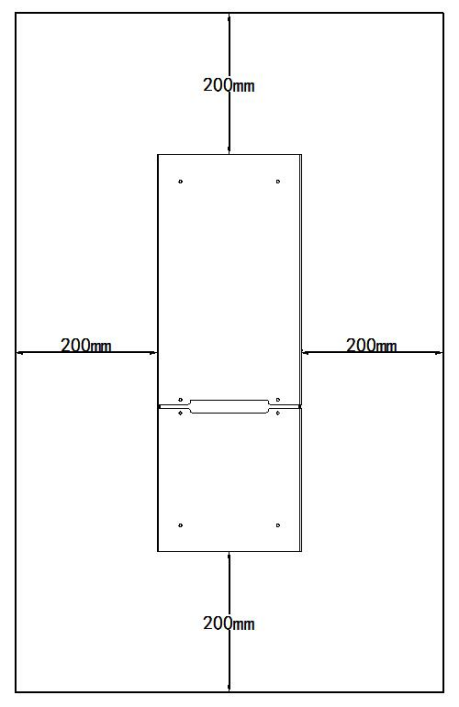

2.2 安装空间

①UV电源应使用螺钉安装于牢固的结构体上，请勿倒装。

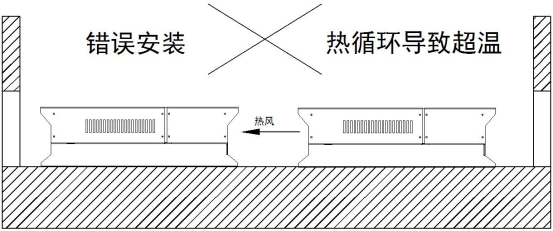

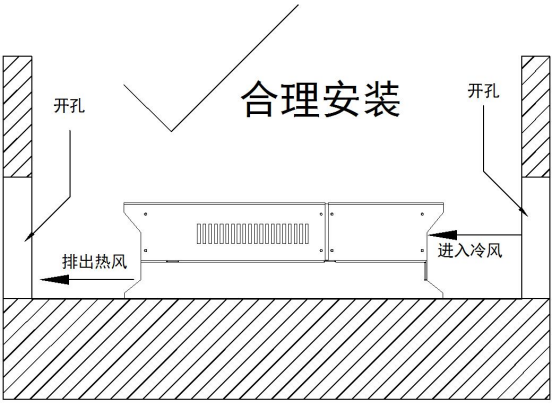

②UV电源使用时会产生热量，为确保良好的散热通路，如图所示：设计留有一定空间，进风口保证有冷空气进入电源内部，电源排出的热空气应及时排到机柜外部，以保证良好的散热环境，保证UV电源周围温度不要高于40℃。③在同一电柜安装多台UV电源时，为了减少相互间的热影响，建议横向排列安装，注意：切勿将UV电源首位相接安装，导致UV电源超温报警或寿命降低。

④UV电源工作时，散热板温度最高会上升到90℃，所以请把UV电源安装面必须用能承受较高温度的材质。

2.3 配线

①确保UV电源与供电电源之间连接有断路器，以免UV电源故障牵连其他电器。

②主回路配线必须与UV电源的功率等级相符合，以免线发热发生火灾。

③输出电线（UV灯线）请使用高压高温线，以免发生漏电事故。

④为减少电磁干扰，请在UV电源周围电路中的电磁接触器、继电器等装置的线圈接上浪涌吸收器

⑤主回路端子的螺丝确保锁紧，以防止因震动松脱产生火花。

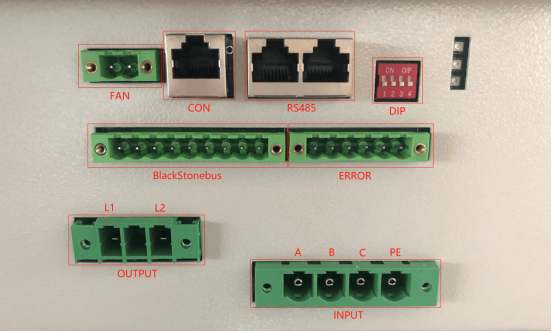

2.4 电源基本配线图

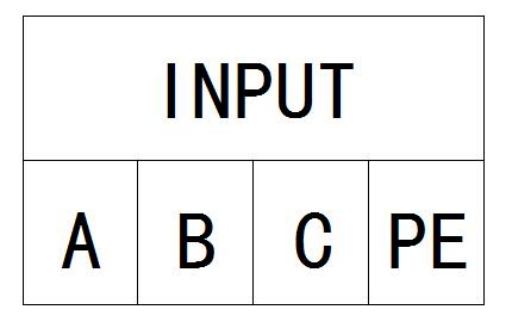

① UV电源输入端子，A、B、C接三相电输入，电压以使用地国家为准，PE接地线。

② UV电源输出端子，“U”和“V”接UV灯两端

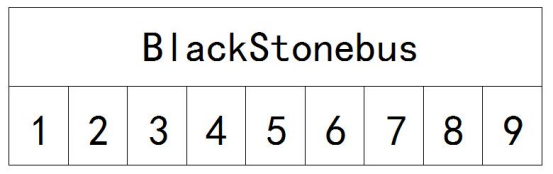

③ UV电源外部控制端子（注意：此端子不可接任何负载，只可接PLC使用）

1	（输入）接外部24V+供电（取自PLC或24V开关电源）
2	（输入）电源使能信号：为24V低电平信号，接通电源启动，断开关机
3	（输入）功率调整信号：为24V低电平信号，使用PWM控制，在10HZ频率下，调节脉冲宽度实现调节电源功率，调节范围0%—70%，最大脉冲宽度不可超过70%
4	（输出）灯管故障信号：如果灯管出现故障，会持续输出24V高电平，电源自动关闭，此时需要断开2号点（关机），才能复位故障再次启动，不可接负载（包括中间继电器）
5	（输出）超温故障信号：UV电源出现超温故障，会持续输出24V高电平，电源自动关闭，此时需要断开2号点（关机），才能复位故障，再次启动不可接负载（包括中间继电器）
6	（输入）待机转换（为24V低电平信号，电源进入低功率待机状态，配合光电开关使用）
7	（输出）风机抽风信号：当UV灯达到一定温度需要抽风散热时，会持续输出24V高电平，不可接负载（包括中间继电器）
8	外部待机转换：短接“8”脚和“9”脚后电源进入低功率待机状 上一条 :ST401A/ST402A/ST403A 一拖二高压离子发生器 下一条 :ST401A/ST402A/ST403A一拖四高压离子发生器 销售部经理：黄德忠 13509222289 业务部：王丹静：13790228779                Dany： 13713227588  售后服务电话：0769-82582071 电 话：0769-85592234 / 82582071 传 真：0769-85960809 公司邮箱：stickon@126.com 地 址：广东省东莞市厚街镇新塘古坑运河西路1号二楼（总部） 思帝克产品生产研发中心：广东省顺德大良五沙工业区华腾高新科技城五栋思帝克大厦  帷幄网络技术支持 Copyright © 2002-2015 思帝克科技（广东）有限公司  版权所有   备案号： 粤ICP备2021028066号  扫一扫关注微信 QQ咨询 热线电话 13509222289 联系手机 13509222289 在线留言 微信扫一扫 返回顶部
